固定IP多线同网关在ROS4.0以下版本时的NTH或PCC负载均衡

2011-12-5 王健宇 RouterOS

在ROS4.0及以上版本中，上述以太网固定IP多线同网关在做PCC或NTH策略路由分流时，可以使用如下的命令将数据分流到两条线上：
/ip route
add gateway=10.1.101.1
add gateway=10.1.101.1%ether1 routing-mark=first
add gateway=10.1.101.1%ether2 routing-mark=other
上述方式，在ROS4.0以下版本是无法使用的。
我们知道，我们最终要实现的是，标记R1的包，从WAN1出，标记R2的包，从WAN2出。在以太网下，包交付给对方是依靠MAC，也就是说，由网关IP得到网关的MAC，进而以链路层最终以物理层位流交付数据到对方。
如果我们给WAN1和WAN2分别设置两个不同网段的IP，然后指定两个虚拟的网关，然后在IP-ARP里将这两个虚拟的三层网关映射到两层网关，进而可以将数据有效地传递给网关。包在出WAN1和WAN2接口时，要使用SRC-NAT，以便交付给网关的包的源IP地址是WAN1和WAN2的真实IP地址。
最终的配置结果如下：
ip route如下：
点击查看原图
ip arp如下：
点击查看原图
ip address如下：
点击查看原图
 ip firewall 如下：
点击查看原图
点击查看原图
经过这样设置以后就达到了四网卡三线同网关叠加了！

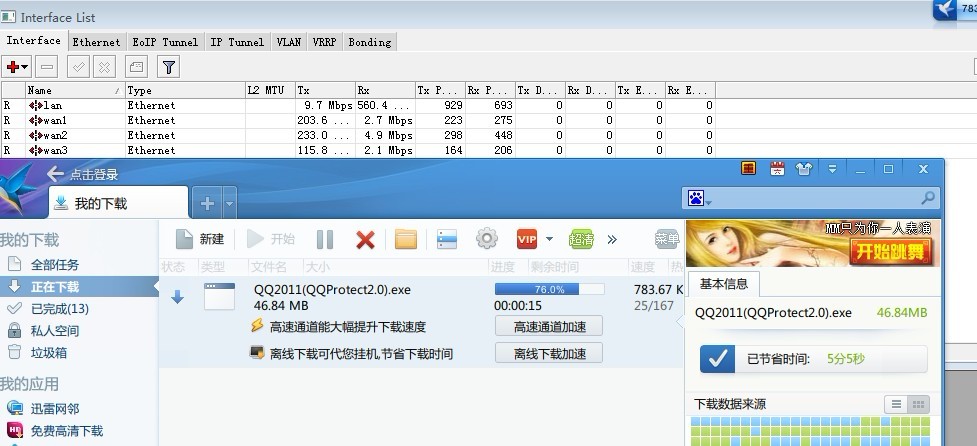

下面是效果图
点击查看原图
呵呵，2M叠加到了6M
